设计PCB时需要注意的几点问题(三)

2020-10-08 17:29:14

1.单面焊盘孔径设置
单面垫一般不钻。如果需要标记钻孔,其孔径应设计为零。如果设计数值,生成钻孔数据时,孔坐标会出现在这个位置,就会出现问题。单面垫,如钻孔,应特别标记。
2.重叠焊盘
在钻孔过程中,由于在一个地方多次钻孔,钻头会断裂,孔会损坏。多层板上的两个孔重叠,拉负片后,呈现为隔离盘,导致报废。
3.设计中填充块太多或者填充块填充的线条很细。
生成的光学绘图数据丢失,光学绘图数据不完整。由于在处理光绘图数据时,填充块是由用线逐个绘制的,因此生成的光绘图数据量相当大,增加了数据处理的难度。

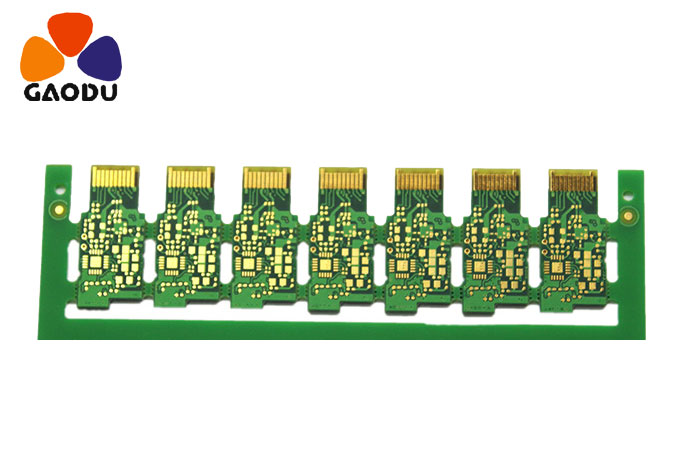

设计PCB时需要注意的几点问题(三)
