印刷电路板表面处理工艺的选择

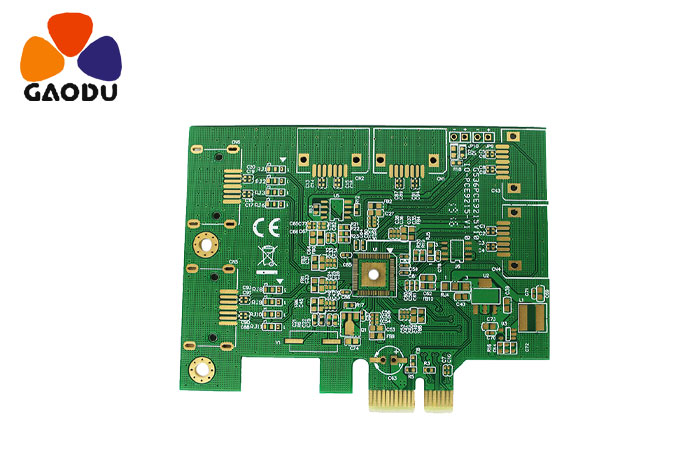

在我们了解前因后果之前,描述现有PCB表面处理工艺的类型以及这些类型可以提供什么是非常重要的。所有印刷电路板(PCBs)上都有铜层,如果没有保护,会被氧化损坏。有许多不同的保护层可以使用。最常见的有热风整平焊料(HASL)、有机焊料保护(OSP)、化学镀镍(ENIG)、浸银和浸锡。
热风焊料整平(HASL)
HASL是工业上使用的主要铅表面处理工艺。该工艺是通过将电路板浸入铅锡合金中形成的,多余的焊料通过“气刀”去除,气刀是吹在电路板表面的热空气。对于PCA工艺,HASL有很多优势:它是最便宜的PCB,表层经过反复的回流焊、清洗、存放就可以焊接。对于信通技术,HASL还提供了用焊料自动覆盖测试焊盘和过孔的过程。然而,与现有的替代物方法相比,HASL表面的平整度或共面性非常差。现在有一些HASL的无铅替代工艺,由于HASL的天然替代特性,这些工艺越来越受欢迎。HASL已经申请效果好多年了,但是随着“环保”和绿色技术要求的出现,这种技术只存在几天。除了无铅化的问题,日益增加的电路板复杂性和更细的间距暴露了HASL工艺的许多局限性。
优点:成本最低的PCB表面工艺在整个制造过程中保持可焊性,对ICT没有负面影响。
缺点:通常使用含铅工艺,现在含铅工艺有限。在引脚间距很细(0.64mm)的情况下,可能会导致焊料桥接和厚度的问题。表面不平整会导致装配过程中的共面性问题。
