为增加系统的抗电磁干扰能力需要采取哪些措施（四）

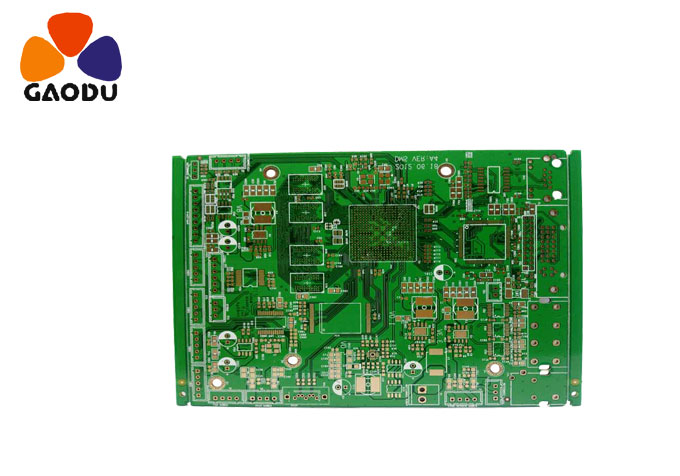

好的高频去耦电容可以去除高达1GHZ的高频成分。陶瓷片式电容器或多层陶瓷电容器具有更好的高频特性。设计印刷电路板时，应在每个集成电路的电源和接地之间添加一个去耦电容。去耦电容有两个作用：一方面是集成电路的储能电容，在开门关门的瞬间提供并吸收集成电路的充放电能量；另一方面，器件的高频噪声被旁路。数字电路中典型的去耦电容为0.1uf的去耦电容具有5nH的分布电感，其并联谐振频率约为7MHz，也就是说对10MHz以下的噪声有很好的去耦效应，对40MHz以上的噪声影响不大。1uf，10uf电容，并联谐振频率20MHz以上，去除高频噪声的效果较好。在电路板上印刷电源进入的情况下，使用1uf或10uf高频电容通常是有利的，即使在电池供电系统中也是需要的。
每10个左右的集成电路应增加一个充放电电容，或存储放电电容，电容大小可选择为10uf。最好不要用电解电容，电解电容是两层薄膜卷起来的。这种卷起的结构在高频时显示电感，最好使用胆汁电容或聚碳酸酯电容。去耦电容值的选取并不严格，可以按C=1/f计算；也就是10MHz可以用0.1uf，微控制器组成的系统可以用0.1~0.01uf。
