如何判断PCB制图好坏！

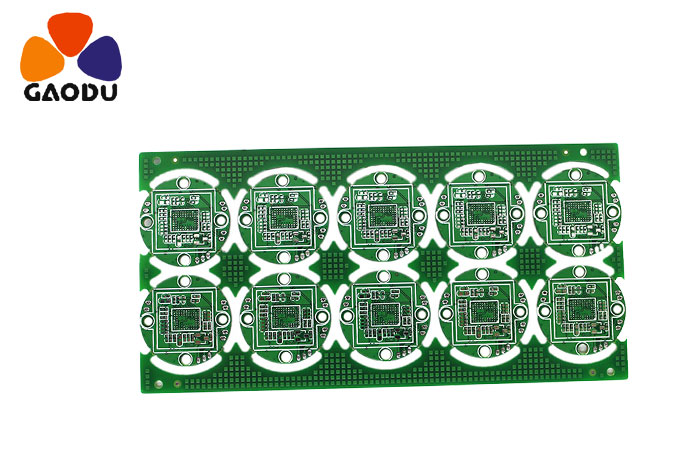

什么样的PCB是好的PCB
至少应满足以下一个方面
1.电气性能干扰小，关键信号线和底线合理，各方面性能稳定(前提是电路无缺陷)。
2.有利于电磁兼容，辐射低，回路合理。
3.符合安全规定，安全距离符合要求。
4.满足工艺、量产和产能，降低生产成本。
5.美观，布局有序(器件不错开)，走线美观，无七弯八转。
以上怎么做？我在布板方面的经验
1.布置前，了解电源的规格，电源的规格，是否有特殊要求，要通过的安全标准。
结构的输入条件是否准确，风道，的确认，输入输出口和主电源流向的确认。
工艺路线的选择：根据设备的密度和有无特殊设备，选择相应的工艺路线。
2.在布局上，注意合理布局，保证四环路尽可能小，提前预测后续走线是否容易。变压器的放置基本上决定了整体布局，所以必须小心地放置在最佳位置。电磁干扰部分的布局和流向清晰，与其他主要电源部分有清晰的隔离带。减少了主电源开关器件的干扰。每个吸收回路的面积应尽可能小，散热器的长度和位置应合理，不阻挡风道
3.在走线部分，输入EMI电路的走线是否符合安全规定，原副边的距离以及输入输出与大地的距离必须符合安全规定。
迹线的厚度是否满足足够的电流，关键信号(如驱动信号、采样信号、地线)是否合理，驱动信号是否与敏感信号(高频信号)发生干扰；采样信号是否被准确采样和干扰；地线是否拉得合理(有时需要单点接地，有时需要多点接地与实际需要有关)，主电源地与信号地严格分开，一次芯片地取自采样电阻，而不是取自大电解(特别是采样电阻与大电解地距离较远时)，VCC地回大电解，二次电容地接芯片，反馈信号也接IC，地接IC。散热器的地必须接主电源地，不能接信号地，以此类推。
