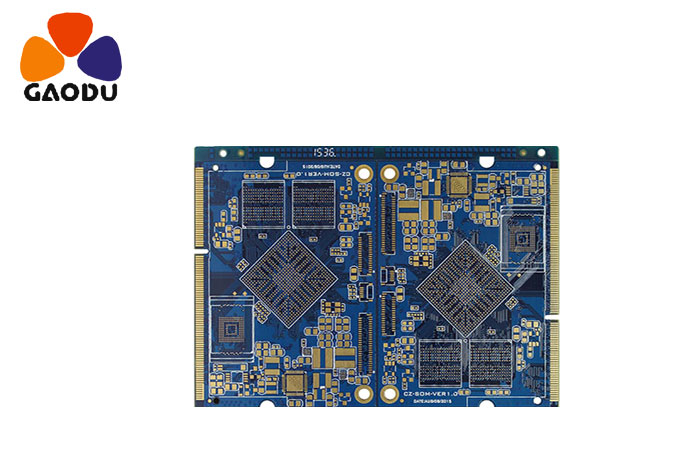

PCB拼板规范、标准

1.PCB面板的形状尽量接近正方形。建议用2  2，3  3，…。但是不要把它拼成阴阳盘
2.印刷电路板面板的外框(夹边)应采用闭环设计，以确保印刷电路板面板固定在夹具上后不会变形
3.小板之间的中心距离控制在75毫米和145毫米之间。
4.拼接板外框与内部小板的连接点附近不得有大型装置或凸出装置，元件与印刷电路板边缘的间距应大于0.5毫米，以保证刀具的正常运行
5.在面板外框四角打四个孔定位，孔径4mm0.01mm；孔的强度要适中，保证在上下盘的过程中不断裂；孔径和位置精度应高，孔壁应光滑无毛刺
6.印刷电路板面板中的每个小板必须至少有三个定位孔，3孔径6毫米，并且在边缘定位孔的1毫米范围内不允许布线或贴片
7.对于整个PCB  定位和细间距器件的参考符号定位，原则上应在其对角线位置设置间距小于0.65mm的QFP；用于布局印刷电路板子板的定位参考符号应成对使用，并排列在定位元件的对角线上。
8.设置参考点定位时，通常会在点定位周围留下一个比参考点大1.5毫米的无阻焊区
9.定位柱或定位孔应预留给大型部件，重点是I/O接口、麦克风、电池接口、微动开关、耳机接口、电机等。
