PCB线路板抄板简介

在电子产品和电路板的前提下，PCB复制就是利用逆向研发技术对电路板进行逆向分析，将PCB文件、BOM文件、原理图文件、PCB丝网印刷生产文件等原始产品技术文件以1: 1还原，然后利用这些技术文件和生产文件进行PCB制版元器件焊接、飞针测试和电路板调试

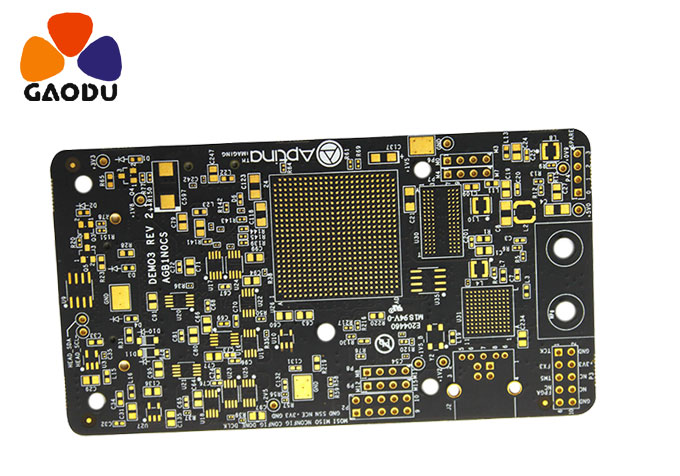

什么是pcb复制
PCB复制常被称为PCB复制、电路板克隆、电路板复制、PCB克隆、逆向设计或PCB逆向研发。关于PCB复制的定义，工业界和学术界有很多观点，但并不完整。如果想给PCB复制一个准确的定义，可以借鉴国内权威的PCB复制实验室的说法：PCB复制，也就是说在有电子对象产品和电路板的前提下，通过逆向研发技术对电路板进行逆向分析，原始的产品技术文档如PCB文件、BOM文件、 原理图文件和PCB丝网印刷生产文档以1: 1还原，然后这些技术文档和生产文档用于制作PCB板、焊料元件、测试飞针和调试电路板。 电子产品是由各种电路板组成的核心控制部分。所以任何电子产品的全套技术数据的提取和产品的仿制克隆，都可以利用PCB制作的工艺来完成。
对于PCB临摹，很多人不明白什么是PCB临摹，甚至有人认为PCB临摹是山寨。在大家的理解中，模仿就是模仿，但是PCB抄袭肯定不是模仿。PCB临摹的目的是学习国外最新的电子电路设计技术，然后吸收优秀的设计方案，再利用它们来开发更好的设计产品。
PCB复制是一种逆向研究技术，即通过一系列逆向研究技术，得到一个优秀的电子产品PCB设计电路，以及电路原理图和BOM。通过这种逆向研究方法，其他两三年才发展出一个产品。通过对PCB复制的逆向研究，可能只需要一个月的时间就能学会别人在两三年内研发出来的成果，这对推动我们发展中国家赶超世界有着非常重要的作用。而且逆向研究技术的发展也促进了那些开发团队的技术突破，逆向研究技术的蓬勃发展也导致了正向研究技术的不断更新。正因为这种正向研究和反向研究的竞争关系，电子技术的发展在近几年可以日新月异。电子产品几乎一年更新一次，后面的电子产品更新速度只会越来越快。因为PCB复制降低了电子技术的门槛。多氯联苯复制使越来越多的发展中国家能够迅速走上高新，电子技术的前沿，与发达国家一起研究电子技术。研究团队越大，世界上可以开发的电子技术就越多。
什么是pcb复制_几种复制软件的比较
印刷电路板复制步骤教程
1.拿一个PCB，先把所有元器件的型号、参数、位置记录在纸上，尤其是二极管、二极管、IC间隙的方向。最好用数码相机拍两张部件位置的照片。如今，印刷电路板越来越先进，不注意就看不到上面的一些二极管。
2.取下业主的多层板，从PAD孔中取出锡罐。用酒精清洗PCB，然后放入扫描仪。扫描时，扫描仪需要稍微调整扫描的像素，以获得更清晰的图像。然后用纱布纸稍微打磨顶层和底层，直到铜膜发亮，放入扫描仪，启动PHOTOSHOP，彩色扫描两层。请注意，印刷电路板必须在扫描仪中水平和垂直放置，否则无法使用扫描的图像。
3.调整画布的对比度和亮度，使有铜膜的部分和没有铜膜的部分对比度变强，然后将子图转为黑白，检查线条是否清晰，如果不清晰，重复此步骤。如果清楚，将图形保存为黑白BMP格式文件TOP。BMP和BOT。BMP如果图纸有问题，可以使用PHOTOSHOP进行修复和纠正。
4.将两个BMP文件分别转换成PROTEL文件，在PROTEL中转换成两层。比如PAD和VIA在两层上的位置基本重合，说明前面的步骤做的很好。如果有偏差，重复第三步。因此，印刷电路板复制是一项非常耐心的工作，因为一点点问题都会影响复制后的质量和匹配程度。
5.使顶层中的BMP  转化成为顶层。PCB，注意转化到SILK层，也就是黄色层，然后你就在TOP层描一下线，第二步按图放置器件。绘画后删除SILK层。重复，直到你画出所有的层。
6.转移TOP。PCB和BOT。PCB进PROTEL，合并成一张图就OK了。
7.用激光打印机(1: 1的比例)在透明膜上打印顶层和底层，将膜放在那个印刷电路板上，比较是否有错误。如果是正确的，你就完了。
