PCB电路板设计规则和零件布局注意点

1.在印刷电路板设计规则中我们应该注意什么？
焊接面上安装的元器件采用波峰焊生产工艺时，电阻和电容的轴向应垂直于波峰焊传输方向，引脚间距大于或等于1.27毫米、in间距小于1.27毫米(50毫米)的IC、SOJ、PLCC、QFP等有源元器件不应采用波峰焊焊接。

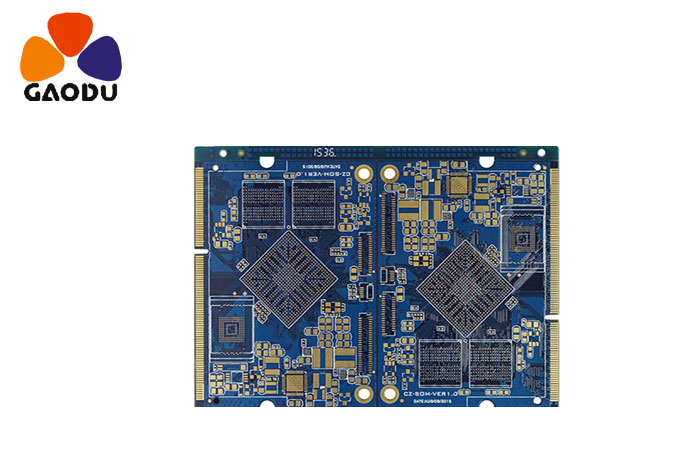

二、PCB零件布局零件间距、网格尺寸设置标准？
PCB器件布局网格的设置：一般IC器件布局中，网格应为50 - 100mil。在小型表面贴装器件的布局中，如表面贴装元件，栅极设置应不小于25密耳，BGA与相邻元件之间的距离应为5毫米，其他芯片元件之间的距离应为0.7毫米；安装组件垫的外侧与相邻插入组件的外侧之间的距离大于2mm带有压接部件的印刷电路板应在压接连接器周围5毫米范围内没有插入式元件和装置，在焊接表面周围5毫米范围内没有安装元件和装置。集成电路去耦电容的布局应尽可能靠近集成电路的电源引脚，并且它与电源和地之间形成的回路应最短。
