3.0mm厚度pcb打样注意什么

对于PCB的生产，常规厚度一般为0.6mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0 mm。

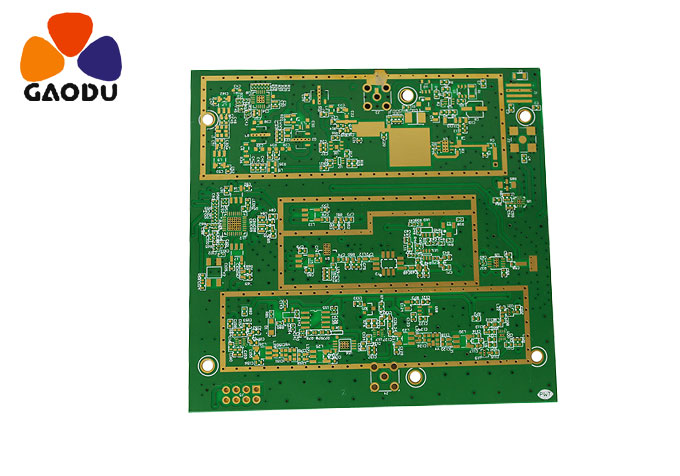

有些特殊产品需要更厚的PCB板，那么3.0厚的PCB能生产出来吗？中雷电子告诉你，这是可以的
生产时，有些还会使用更薄的印刷电路板，如0.2毫米0.4毫米，这是非常特殊的，但中雷电子也可以诞生
生产方面，下面重点介绍一下3.0厚的印制板在设计数据方面应该注意些什么
设计时一定要注意板厚与最小孔径的比值东莞市中雷电子有限公司的板厚与孔径的比值为12:1，如
3.0毫米，最小孔径应该大于或等于0.25毫米，以此类推。
PCB的厚径比孔径也叫长宽比in  行业，厚径比就是厚度/孔径。如果厚度为3.0毫米，孔为0.25毫米，纵横比为
十二。孔径不会在超标工厂加工。如果电路板太厚，通孔长度会增加。此时，如果通孔直径仍然很小，可能会导致
由于通孔长度中间的铜沉积不足，通孔的电阻增加，甚至通孔被堵塞。
为什么要按孔径比设计？功能有很多，其中在封孔过程中，需要用这个参数来选择哪种封孔方法，了解封孔的难度。纵横比越大，塞孔越困难。该参数应用于其他与孔相关的工艺(钻孔、孔镀铜等)。)。
小的厚径比意味着PCB不太厚，孔径大，电镀过程中电位分布比较均匀，孔内离子扩散程度比较好，所以电镀液的深镀能力往往比较大。反之，当厚径比比较高时，孔壁会出现“狗骨”现象，电镀液的深镀能力较差。
