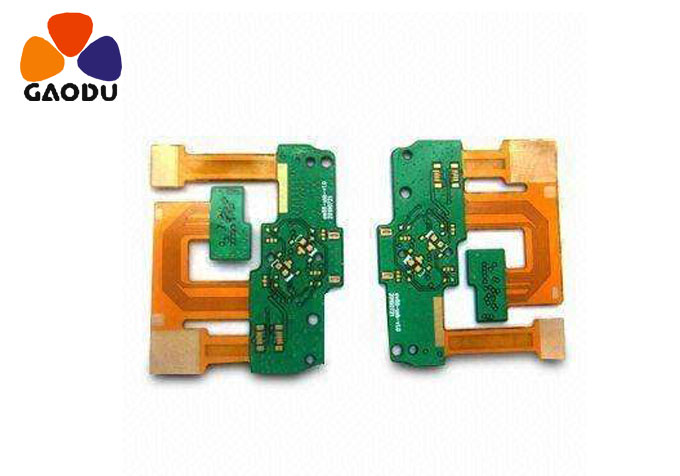

手机PCB板的在设计RF布局时必须满足的条件

1.尽可能将高功率射频放大器与低噪声放大器(LNA)隔离，也就是说，使高功率射频发射电路远离低功率射频接收电路。手机有很多功能和很多部件，但是印刷电路板的空间很小。考虑到布线的设计过程是最高的，所有这些对设计技巧的要求都比较高。此时，可能有必要设计4-6层印刷电路板，使它们交替工作，而不是同时工作。有时高功率电路也可以包括射频缓冲器和压控振荡器。确保印刷电路板上的高功率区域至少有一个完整的区域，最好没有过孔。当然，铜皮越多越好。敏感的模拟信号应尽可能远离高速数字信号和射频信号。
2.设计分区可分为物理分区和电气分区。物理分区主要涉及组件的布局、方向和屏蔽。电气分区可以进一步分解为配电、射频布线，敏感电路和信号以及接地。
