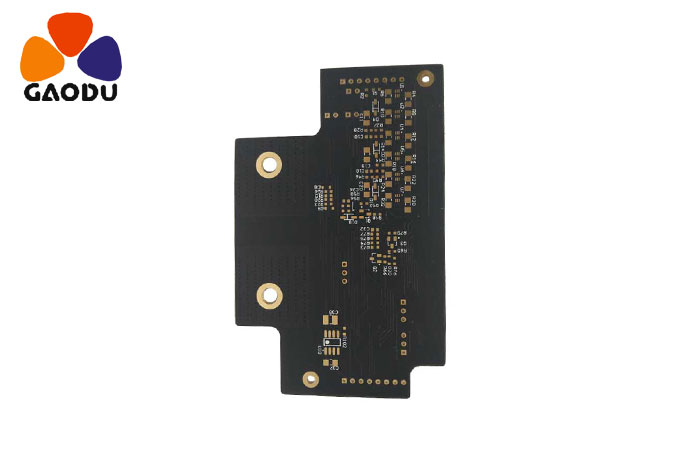

PCB阻抗的主要类型 多层阻抗板

1前言
随着科学技术的发展，特别是集成电路材料的发展，计算速度得到了显著的提高，集成电路正朝着高密度、小尺寸和单元件的方向发展，这导致了今天和未来印印刷电路板的高频响应，以及高速数字电路的应用，即有必要控制电路阻抗，降低失真、低干扰和串扰，并消除电磁干扰。阻抗设计在中印，的印刷电路板设计中变得越来越重要，作为印印刷电路板制造的前端，它负责阻抗模拟计算和阻抗条设计。客户对阻抗控制的要求越来越严格，阻抗控制的数量也越来越多。如何快速准确地设计阻抗是预加工者非常关心的问题。
2阻抗的主要类型及影响因素
阻抗的定义当交流电流以已知频率流经中时产生的总电阻称为阻抗。对于印印刷电路板，它是指信号层在高频信号下到其最近参考平面的总阻抗。
2.1阻抗类型：
(1)计算机、无线通信和其他电子信息中的特征阻抗产品中，中，印印刷电路板中电路的传输能量是由电压和时间组成的方波信号，它所遇到的电阻称为特征阻抗。
(2)在差分阻抗，的驱动端输入两个极性相反的相同波形信号，分别通过两条差分线传输，在接收端减去两个差分信号。差分阻抗是两线兹迪夫之间的阻抗
(3)奇模阻抗两线和中的阻抗Zoo和两线相同。
(4)当偶数模式阻抗驱动端子输入两个相同极性的相同信号波形并将两线连接在一起时的阻抗Zcom。
(5)中线和两线线对地阻抗的共模阻抗与两线，线的共模阻抗相同，后者通常大于奇模阻抗。
它的中特性和区别是共模阻抗，而共模和奇模很少见。
