PCB 生产过程中对铜面氧化的防范手段

2020-09-03 18:02:53

目前,在双面多层印刷电路板的生产过程中,从镀铜、整板电镀到图形转移的操作周期中,铜层在板面和孔内(由其小孔内)的氧化问题严重影响了图形转移和图形电镀产品的质量;此外,内层板氧化导致的AOI扫描假点数量增加,严重影响了AOI的检测效率,此类事件一直是业界头痛的问题。本文讨论了如何解决这一问题以及如何使用专业的铜表面抗氧化剂。
铜沉积后的抗氧化-整板电镀
一般来说,大多数经过铜沉积和整板电镀的板将经历:
(1)1-3%稀硫酸处理;
(2)在75-85的高温下干燥;
(3)然后放置插片或层压板,等待粘贴干膜或印刷湿膜进行图形转印;
(4)在此过程中,板需要放置2-3天和5-7天;
(5)这时,板面和孔内的铜层已经氧化成“黑色”。
在图案转移的预处理中,板面铜层通常以“3%稀硫酸研磨刷”的形式处理。但是,孔内只能通过酸洗效果来处理,小孔很难在之前的干燥过程中达到理想效果;因此,小孔内的氧化程度比板面严重得多,因为干燥不完全且含水,不可能仅通过酸洗去除其顽固的氧化层。这可能会导致电路板报废,因为在图案电镀和蚀刻后,孔内没有铜。

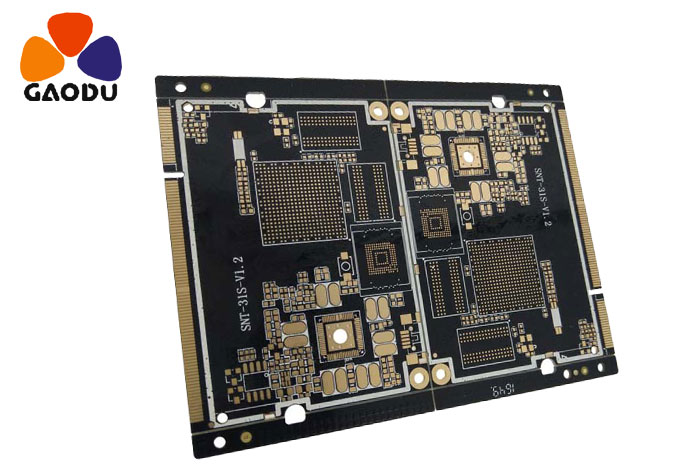

PCB 生产过程中对铜面氧化的防范手段
