LVDS信号在PCB上的设计要点

LVDS信号不仅是差分信号，而且还是高速数字信号。因此LVDS传输媒质不管使用的是PCB线还是电缆，都必须采取措施防止信号在媒质终端发生反射，同时应减少电磁干扰以保证信号的完整性。只要我们在布线时考虑到以上这些要素，设计高速差分线路板并不很困难。下面简要介绍LVDS信号在PCB上的设计要点。

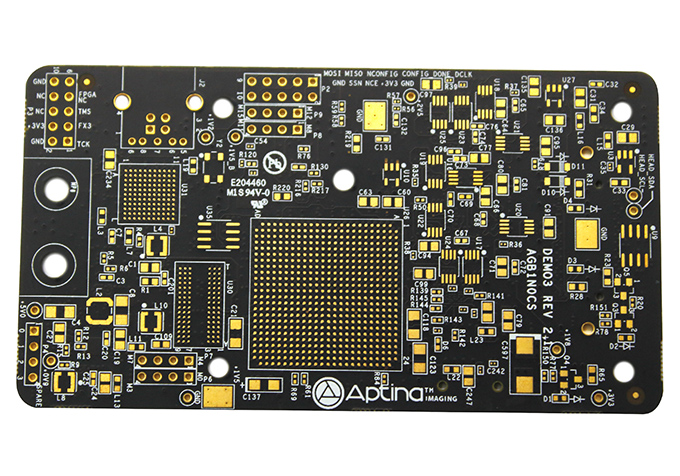

        一、有LVDS信号的电路板一般都要布成多层板。
        由于LVDS信号属于高速信号，与其相邻的层应为地层，对LVDS信号进行屏蔽防止干扰。对于密度不是很大的板子，在物理空间条件允许的情况下，最好将LVDS信号与其它信号分别放在不同的层。例如在四层板中，通常可以按以下进行布层：LVDS信号层、地层、电源层、其它信号层。
        二、 LVDS信号阻抗计算与控制。
        LVDS信号的电压摆幅只有350mV，适于电流驱动的差分信号方式工作。为了确保信号在传输线当中传播时不受反射信号的影响，LVDS信号要求传输线阻抗受控，通常差分阻抗为100?+/-10Ω。阻抗控制的好坏直接影响信号完整性及延迟。
