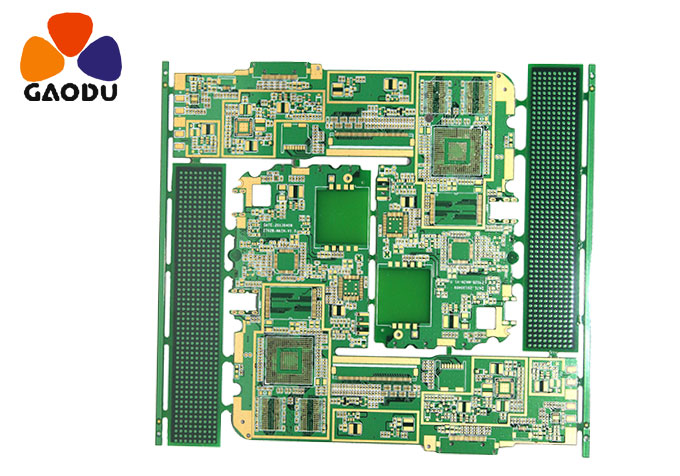

PCB元件布局的要求

1.组件排列均匀，同一功能模块的组件应尽可能靠近排列。 2.使用相同类型电源和接地网络的组件尽可能地排列在一起，这有利于通过内部电气层完成它们之间的电气连接。 3.接口组件应该放在一边，接口类型应该用字符串表示。连接方向通常应该离开电路板。 4.电力转换元件(如变压器、DC/DC转换器、三端稳压管等)。)应有足够的散热空间。 5.组件的引脚或参考点应放置在格点，上，这有利于布线和美观。 6.滤波电容可以放在芯片背面，靠近芯片的电源和接地引脚。 7.元件的第一个引脚或指示方向的标志应标记在印刷电路板上，不能被元件覆盖。 8.元件标签应靠近元件框架，尺寸均匀，方向整齐，不与焊盘和过孔重叠，安装后不能放在覆盖区域。高都电子致力于“制造高质量产品，与客户共享双赢”，已成为印刷电路板制造商的最佳选择。
