PCB电路板厚度及孔的介绍

2020-11-25 18:22:48

PCB的厚度有一下几种:
      厚度      粗偏差        精偏差
        0.5          /          ±0.07
        0.7        ±0.15      ±0.09
        0.8        ±0.15      ±0.09
        1.0        ±0.17      ±0.11
        1.2        ±0.18      ±0.12
        1.5        ±0.20      ±0.14
        1.6        ±0.20      ±0.14
        2.0        ±0.23      ±0.15
        2.4        ±0.25      ±0.18
        3.2        ±0.30      ±0.20
        6.4        ±0.55      ±0.30
      板厚公差: 板材厚度符合客户要求。
      刚性成品双面多层板厚度最大公差如下表:
      板厚mm      双面板公差mm    多层板公差mm
        0.2-1.0         ±0.1                      ±0.1
        1.2-1.6         ±0.13                    ±0.15
        2.0-2.6         ±0.18                    ±0.18
        3.0以上         ±0.18                    ±0.2
      电路板孔径符合客户要求, 其公差范围如下:
      孔径mm       PTH孔径公差mm    NPTH孔径公差
      小于1.6mm         ±0.08               ±0.05
      大于1.6mm         ±0.1                 ±0.05

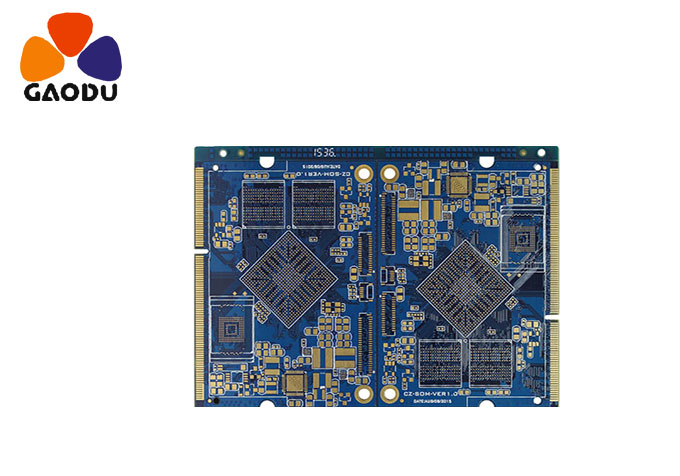

PCB电路板厚度及孔的介绍
