PCB板子的丝印层、多层、钻孔层

2020-09-26 10:57:12

1.丝网印刷层
丝网印刷层主要用于放置印刷信息,如组件的轮廓和标记、各种注释字符等。Altium提供了两个丝网印刷层,顶盖层和底盖层,分别用于放置顶部丝网印刷文件和底部丝网印刷文件。
2.多层(多层)
电路板上的焊盘和通孔必须穿透整个电路板才能与不同的导电图形层建立电连接,所以系统特意设置了抽象层——。一般来说,焊盘和过孔应该排列在多层上。如果该层关闭,焊盘和过孔将不显示。
3.钻孔图(钻孔层)
钻孔层在电路板制造过程中提供钻孔信息(例如,焊盘和过孔需要钻孔)。

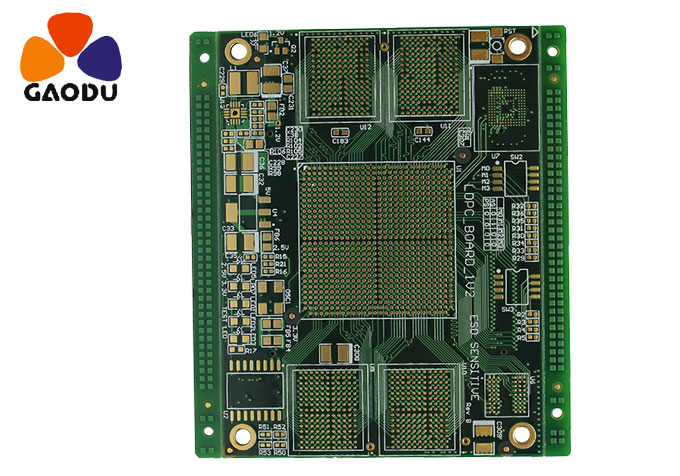

PCB板子的丝印层、多层、钻孔层
