为什么PCB线路板上要堵过孔

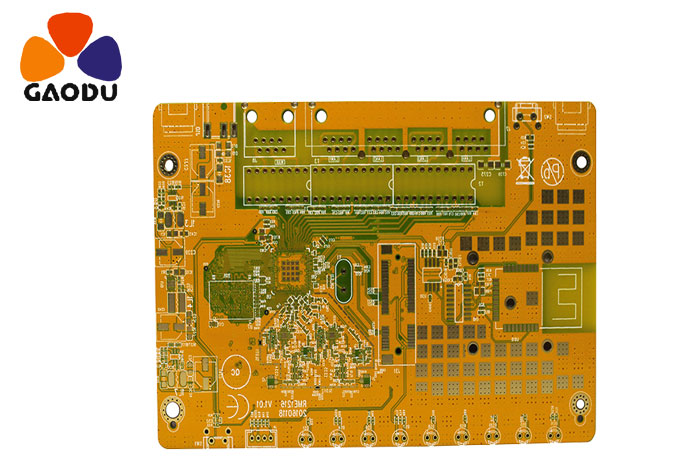

导电孔通孔，又名导通孔，为了满足客户要求，电路板导通孔必须用孔插，经过大量实践，改变了传统的铝片插孔工艺，电路板板面的阻焊和插孔用白屏完成。生产稳定，质量可靠。
过孔，孔， 导通，扮演着与导通连线的角色，电子行业的发展不仅推动了PCB的发展，也对PCB制造工艺和表面贴装技术提出了更高的要求。过孔孔工艺应运而生，应满足以下要求：
1.孔， 导通，有铜，可以塞也可以不塞，用来做阻焊；
2.孔， 导通，必须有一定厚度(4微米)的锡和铅，没有阻焊油墨可以进入孔，导致锡珠隐藏在孔；
3.孔， 导通必须有一个不透明的阻焊油墨塞孔，没有锡环，锡珠和水平要求。
随着电子产品向“轻、薄、短、小”方向发展，PCB也向高密度、高难度发展，于是出现了大量的SMT、BGA  PCBs，客户在安装元器件时需要孔，主要有五大功能：
1、防止印刷电路板波峰焊时锡从孔， 导通渗入元件表面造成短路；特别是，当我们把孔放在BGA焊盘上时，我们必须首先插上孔，然后镀金，以便于BGA焊接。
2.避免焊剂残留在导通孔；
3.电子工厂表面贴装和元器件组装完成后，PCB会在试验机上抽真空形成负压。
4.防止表面焊膏流入孔，造成虚焊，影响安装；
5.防止波峰焊时焊珠弹出造成短路。
