pcb抄板的技巧

pcb复制板的技巧是什么？主要总结为九个步骤：

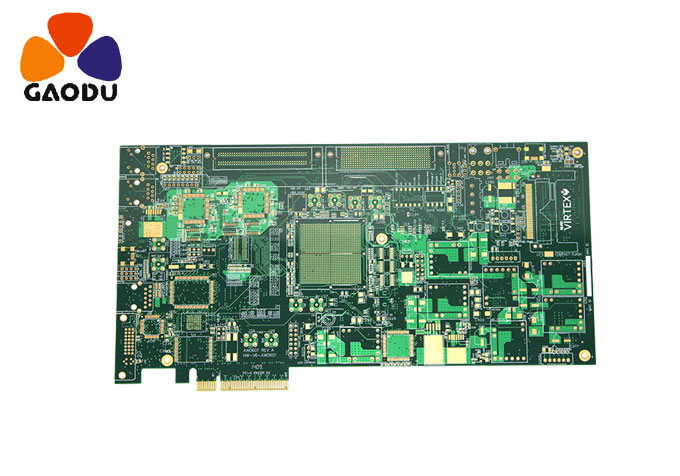

第一步是得到一个印刷电路板。首先，在纸上记录所有元件的型号、参数和位置，特别是二极管、三极管和集成电路间隙的方向。最好用数码相机拍两张部件位置的照片
第二步，移除所有器件，并移除焊盘孔中的锡。用酒精清洗印刷电路板，然后将其放入扫描仪，启动POHTOSHOP，用彩色扫描丝网，打印出来以备后用。
在第三步中，顶层和底层用水纱布纸轻微抛光，直到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色扫描这两层。请注意，印刷电路板必须水平和垂直放置在扫描仪中，否则无法使用扫描图像。请选择扫描仪分辨率为600。
第四步：调整画布的对比度和亮度，使有铜膜的部分和没有铜膜的部分之间的对比度变强，然后将子画面变成黑白，检查线条是否清晰，如果不清晰，重复这一步。将图形另存为黑白BMP格式文件TOP。BMP和BOT。如果清楚的话。使用图像处理软件将此时图片的尺寸转换为原来物理尺寸的38.64倍，然后使用BMP-PCB软件进行转换。注意：BMP图像应该以黑白格式存储，而不是其他颜色格式，否则BMP到PROTEL文件软件不能转换它们。
第五步：将两个BMP文件分别转换成PROTEL文件，并将两层转换成PROTEL。例如，焊盘和过孔在两层上的位置基本一致，表明前面的步骤做得很好。如果有任何偏差，重复第三步。
第六步：顶部。BMP  转化为TOP。印刷电路板，注意丝绸层转化，也就是黄色层，然后你只需在顶层跟踪它，并根据第二步的图纸放置设备。喷漆后删除SILK层。
第七，机器人。BMP  转化是机器人。印刷电路板，注意转化丝绸层，也就是黄色层，然后你只需在机器人层跟踪线。喷漆后删除SILK层。
第八步，PROTEL中的TOP。印刷电路板和机器人。印刷电路板呼叫，如果它被合并成一个图片，它将是好的。
第九步：用激光打印机(1: 1的比例)在透明胶片上打印顶层和底层，将胶片放在印刷电路板上，比较是否有错误。如果是正确的，你就完了。
只要你记住这九个步骤，如果你将来遇到抄写板，你就可以画一个葫芦，一步一步地坐好。
