电气性能测试技术的分类和原理

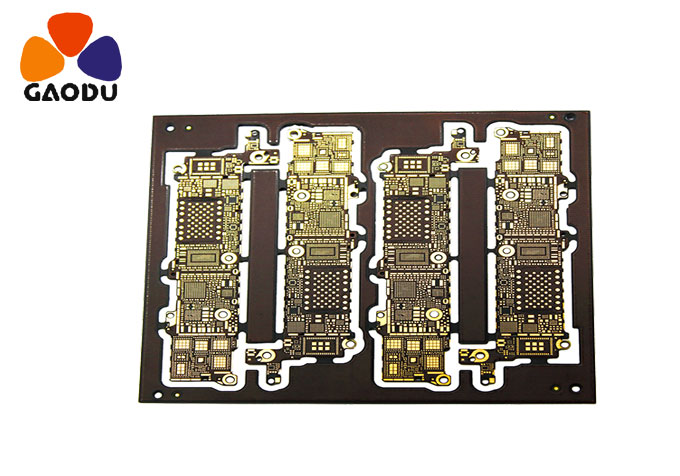

印刷电路板电气性能测试原则上可分为两类：电阻测试法和电容测试法；电阻测试方法可分为二端测试和四端测试，其中四端测试是最常见的一种；根据测试探针是否与印刷电路板完全接触，可分为接触测试法和非接触测试法
四端测试原理
四线测量将流入被测电阻R的恒流源电流的两条电流线与电压测量端的两条电压线分开，使电压测量端的电压不再是恒流源两端的直流电压。与通常的测量方法相比，四线测量方法在电压测量端和恒流源之间多了两条馈线，隔离线。当电压测量端与恒流源端断开时，恒流源和被测电阻R、馈线RL1和RL2形成一个回路。发送到电压测量端的电压只是电阻两端的电压。馈线RL1和RL2电压不发送到电压测量端。因此，馈线电阻RL1和RL2对测量结果没有影响。馈线电阻RL3和RL4
它对测量有影响，但影响很小。由于测试回路的输入阻抗(m级)远大于馈线电阻(级)，因此四线测量法测量小电阻的准确度很高。这是对传导性能最准确的测量方法。该方法的测量精度可达10，最适合高频线路测试。
电容法测试原理
测试板下面有一个参比电极板。在具有不同长度和不同覆盖区域的每条线与参考电极之间将产生固定电容。当存在开路或短路时，电容会发生变化。将测得的电容与参考值进行比较，判断其是否合格。当开路发生在网络末端附近时，多条线路一侧的电容变化将非常小，而短线路一侧的电容变化将非常大，因此甚至可以检测到小的开路。采用电容法测试时，每个端点只需与测试探针接触一次，与电阻法不同，它需要多次向同一点注入信号，节省了很多测试步骤，提高了测试速度。
