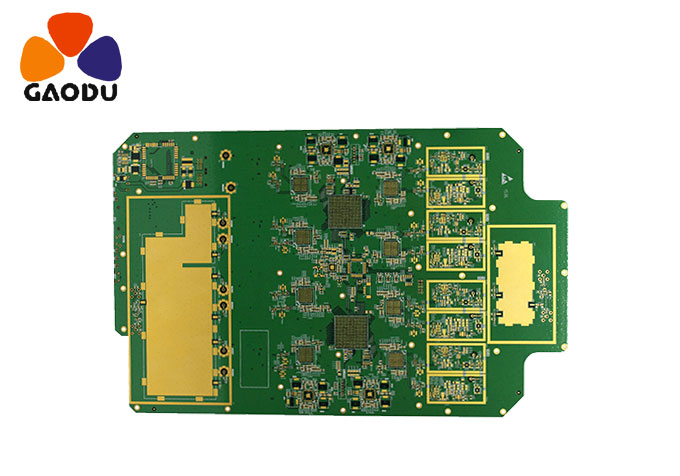

印刷板图设计中应注意下列几点

1.布线方向：从焊接面看，元件的排列方向应尽可能与原理图一致，布线方向应与电路图的接线方向一致。由于生产过程中需要在焊接面上测试各种参数，方便了生产过程中的检查、调试和维护(注：在满足电路性能、整机安装和面板布局要求的前提下)。
2.各构件的布局和分布应合理统一，力求结构整洁、美观、合理。
3.电阻和二极管的放置方法：它可以分为两种类型：平面和垂直；
(1)平板：当当电路元器件数量较少，电路板尺寸较大时，一般最好使用平板；当电阻低于1/4W时，两个焊盘之间的距离一般为4/10英寸，当电阻低于1/2W时，两个焊盘之间的距离一般为5/10英寸。二极管平放时，1N400X系列整流管一般为3/10英寸；1N540X系列整流管一般为4 ~ 5/10英寸。
(2)垂直放置：有许多当电路组件。当电路板的尺寸较小时，它通常垂直放置，两个焊盘之间的距离通常为1-2/10英寸。
4.电位器：集成电路座的放置原则
(1)电位器：用于调节稳压器的输出电压，因此电位器的设计应在调节时增加输出电压，在逆时针调节器节省时间时降低输出电压；
在可调恒流充电器中，电位计用于调节充电电流倍数。当电位计被设计时，当指针被调整到全中顺时，电流增加
电位器放置走廊应满足整机结构安装和面板布局的要求，因此应尽量放置在面板边缘，手柄应向外转动。
(2)集成电路座：在设计印刷电路板图纸和使用集成电路座时，必须特别注意集成电路座上的定位槽是否放置正确，各集成电路引脚的位置是否正确。例如，第一个引脚只能位于集成电路插座的右下角线或左上角，并靠近定位插槽(从焊接表面看)。
5.入口和出口终端布局
(1)两个相关引线端子之间的距离不应太大，一般约为2 ~ 3/10英寸。
(2)入口端和出口端尽量集中在一侧或两侧，不应过于分散。
6.设计布线图时注意引脚排列顺序，组件引脚之间的间距应合理。
7.在保证电路性能要求的前提下，设计应争取布线，合理使用较少的外部飞线，并按照一定的充电要求对布线进行充电，以便于直观方便的安装、高度和维护。
8.设计布线地图时，线条应尽可能小，线条应简单明了。
9.布线的宽度和间距应适中，电容器的两个焊盘之间的间距应尽可能与电容器引脚的间距一致；
10.设计应该按照一定的顺序进行，例如，从左到右，从上到下。
