退藕电容的一般配置原则

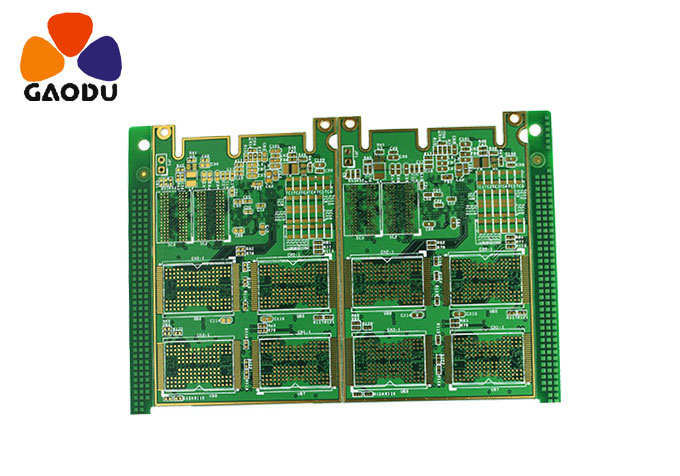

高都电子主要为客户提供快速、紧急、精确的印刷电路板样品。拥有成熟的印刷电路板制造技术，行业先进的生产技术和生产过程控制技术，产品专业技能强的生产技术开发团队。我公司产品覆盖2-12层、多层板、厚铜板、高频微波等特殊印制板，可一站式满足客户的各种需求。印刷电路板设计的常见做法之一是在印刷电路板的所有关键部分配置适当的去耦电容。去耦电容的一般配置原则如下：
(1)在电源输入端跨接一个10 ~100uf的电解电容。如果可能，最好连接到100uF以上。
(2)原则上，每个集成电路芯片应配备一个0.01pF的陶瓷芯片电容，在印刷电路板间隙不足的情况下，每4-8个芯片可配备一个1-10 pf的电容。
(3)对于抗噪声能力弱、关断时功率变化大的器件，如随机存储器和只读存储器器件，去耦电容应直接连接在芯片的电源线和地线之间。
(4)电容器的引线不应太长，特别是高频旁路电容器不应有引线
