PCB抄板最经典的流程

以下是整个制版过程的一个例子：

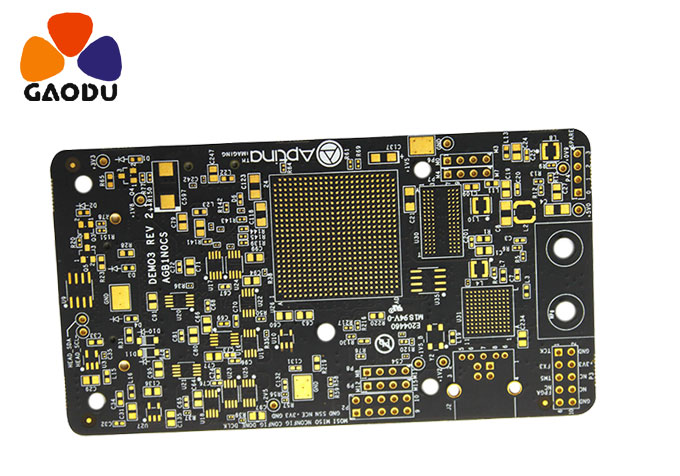

如果有一个四层板，组件已被移除，表面已被擦拭干净，我们应该将其复制到一个印刷电路板文件中，并按照以下步骤进行：
1.扫描顶板并保存图片。此时，扫描DPI可以根据不同的密度进行设置，如果设置为400DPI。
5.在PHOTOSHOP中水平调整每个图片(选择图片，确保图片是水平的，这样引出线看起来很好，很多图片很容易上下面对齐)。建议水平镜像底部贴图，以使顶部和底部贴图处于相同的方向，并且上部和下部孔处于相同的方向。这里要注意的是图片不需要切对，但最好留下一些财富。基本上，只需调整图片的级别。
6.打开彩色复印软件。从主菜单“文件”-“打开BMP文件”，选择top.bmp文件打开它。
7.设置了DPI后，您可以复制顶级图形。首先，选择顶层，然后开始放置组件、过孔、导线等。
8.将所有文件放在顶层后，保存临时文件(在使用手册和帮助中，您可以通过菜单或工具栏上的按钮自行选择)，并将其命名为top-1.dpb(中间不同时间保存的名称建议使用不同数字的名称，如Top-1.dpb和Top-2.dpb，以防止最后一个文件因计算机故障而损坏，但以前版本的文件仍然可以恢复。
9.关闭当前图片窗口(请注意，一次只能打开一个图片，切勿打开多个图片)。
10.从主菜单'文件'-'打开bmp文件'，选择底部图底部. BMP，然后打开临时文件顶部-1.dpb此时，你会发现顶层图片和底层背景图片不匹配的齐按Ctrl-A选择所有放置的图元。按键盘上的向上、向下、向左和向右光标键或数字键2、4、6和8作为一个整体移动。选择几个参考点并与背景图片中的对应点对齐后，可以选择当前层作为底层，并取底线、填充、填充等。如果顶线挡住了底层，我该怎么办？很简单，你可以从主菜单的“选项”中选择“图层颜色设置”，只需点击顶层的勾号，顶层的丝网印刷也可以关闭。复制底层后，将临时文件保存为底层1.dpb，或将印刷电路板文件保存为底层1 .印刷电路板。此时，该文件已经是一个两层齐和层压文件。
11.复制中间层的过程是一样的。重复步骤9~10，最终输出的印刷电路板文件是一个印刷电路板图纸，四层层叠在一起，与实物完全相同。
