电源线和地线布局注意事项

高都电子拥有高素质的R&D生产团队和专业的管理人员，配备先进的加工设备和检测技术，能够满足不同客户的加工需求。高都今天分享告诉你的是电源线和地线布局的注意事项

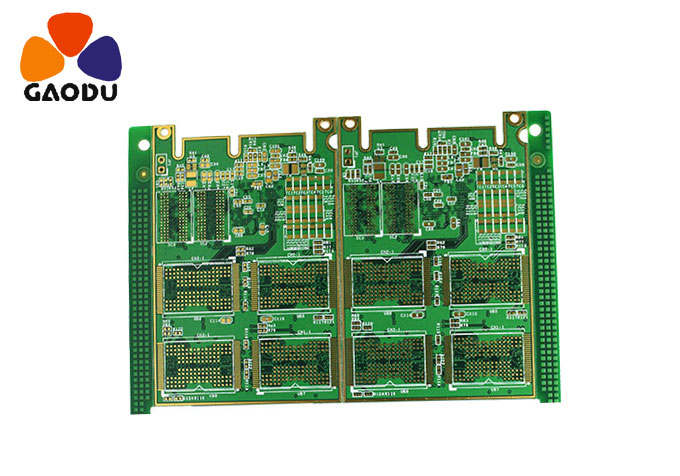

保持电源线尽可能短，直线行走，最好是以树形而不是环形行走
地线-环路问题：对于数字电路，地线环路引起的地线环流是几十毫伏，TTL的抗干扰阈值是1.2V，CMOS电路可以达到1/2的电源电压，也就是说，地线环流根本不会对电路的运行造成不利影响。相反，如果地线不闭合，问题会更大，因为数字电路工作时产生的脉冲电源电流会导致各点地电位不平衡。例如，我实际测量到74LS161反向时的地线电流为1.2A(用2Gsps示波器测量，接地电流脉冲宽度为7ns)。在大脉冲电流的影响下，如果采用树枝状地线(线宽25mil)分布，地线之间各点的电位差将达到100毫伏的水平。采用地线环路，后，脉冲电流将扩散到地线，的每个点，这大大降低了干扰电路的可能性。用闭合地线，测量，每个器件的地线最大瞬时电位差是未闭合地线的1/2到1/5。当然，不同密度和速度的电路板测量数据有很大不同。我上面说的是附在Protel  99SE上的Z80演示板的级别；对于低频模拟电路，我认为地线闭合后的工频干扰是从空间感知的，无论如何也无法模拟计算。如果地线不关闭，就不会有地线涡流。贝克汉姆说，“但开环， 地线的工频感应电压会更大。”理论基础又在哪里？举两个例子，七年前，我接手了另一个项目，精密压力表，它使用了14位模数转换器，但实际测量只有11个有效精度。经调查，地线，上存在15兆伏安的工频干扰，解决方案方法是划定印刷电路板的模拟环路。从前端传感器到模数转换器的地线以飞线的形式分布。后来，大规模生产的模型印刷电路板又按照飞线，的路线生产，到目前为止还没有出现问题。在第二个例子中，一个朋友喜欢发烧。他自制了一个功率放大器，但输出总是有交流声音。我建议他切断地线的环路并解决这个问题。后来，这个人查阅了几十张“高保真著名机器”的印刷电路板图纸，并证实没有一台机器在模拟部分使用地线环路。
