PCB层的含义详解

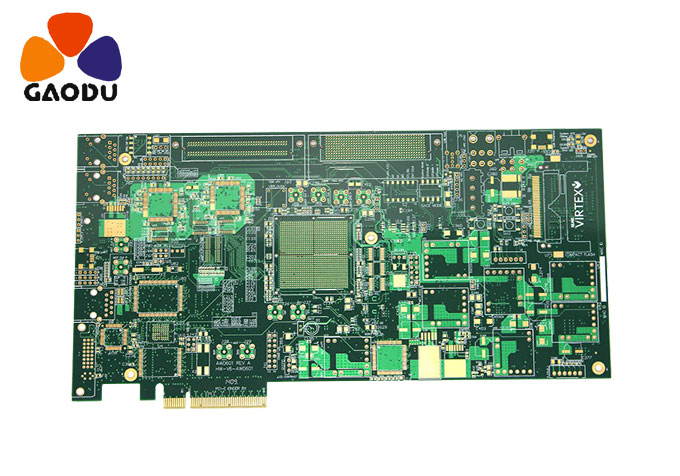

1.信号层(信号层)
信号层主要用于在电路板上布置导线。Protel  99 SE提供32个信号层，包括顶层、底层和30个中间层。
2.内部平面层(内部电源/接地层)
Protel  99 SE提供16个内部电源层/接地层。这种类型的层仅用于多层板，主要用于布置电源线和接地线。我们称之为双层板、四层板和六层板，它们通常指信号层和内部电源/接地层的数量。
3.机械层
Protel  99 SE提供16个机械层，通常用于设置电路板的整体尺寸、数据标记、对准标记、组装说明和其他机械信息。该信息根据设计公司或印刷电路板制造商的要求而有所不同。执行菜单命令“设计|机械层”可以为电路板设置更多的机械层。此外，机械层可以连接到其他层，以便一起输出和显示。
4.阻焊层
涂一层油漆，如防焊漆，以防止锡沉积在这些零件上。阻焊层用于在设计过程中匹配焊盘，这是自动生成的。Protel  99 SE提供两个阻焊层：顶部焊料和底部焊料。
5.焊膏掩模层(焊膏保护层、贴片层)
它的功能类似于阻焊膜，但不同之处在于，它对应于机器焊接过程中表面焊接组件的焊盘。Protel99 SE提供两个焊膏保护层，顶部焊膏和底部焊膏。
主要用于印刷电路板上的贴片元件。如果所有的板都放置了DIP(通孔)组件，这一层不需要输出Gerber文件。在将贴片元件粘贴到印刷电路板上之前，每个贴片焊盘必须涂有焊膏，并且在处理菲林薄膜之前，必须在用于镀锡的钢网中使用焊膏掩模文件。
粘贴掩膜层的Gerber输出最重要的一点应该是明确的，即该层主要针对SMD组件。同时，将该层与上述阻焊膜进行比较，找出两者的不同功能，因为这两个电影画面与菲林电影画面非常相似。
6.遮挡层
用于定义元件和布线可以有效放置在电路板上的区域。在该层上画一个封闭区域作为布线有效区域，和布线不能在该区域外自动布局。
7.丝网印刷层
丝网印刷层主要用于放置印刷信息，如部件的轮廓和标记、各种注释字符等。Protel  99 SE提供两个丝网印刷层：顶部覆盖层和底部覆盖层。一般来说，各种注释字符都在顶部丝网印刷层，底部丝网印刷层可以是封闭的。
8.多层
电路板上的焊盘和过孔必须穿透整个电路板，并与不同的导电图形层建立电连接，因此系统专门设置了一个抽象层——多层。通常，焊盘和过孔应该排列在多层上。如果该层关闭，焊盘和过孔将无法显示。
9.钻孔层
钻孔层在电路板制造过程中提供钻孔信息(例如，焊盘和过孔需要钻孔)。Protel  99 SE提供两个钻孔层，即钻柱和钻孔图。
