设计符合层压要求的内层芯板

2020-07-21 18:19:04
欢迎光临深圳市高都电子有限公司网站,我们本着“质量是生命,服务是血液”的宗旨,专业生产打样和小批量单/双面板玻璃纤维板。多年的老工厂现在希望能涌进新时代的洪流,谢谢你的支持!我们将竭诚为您服务。

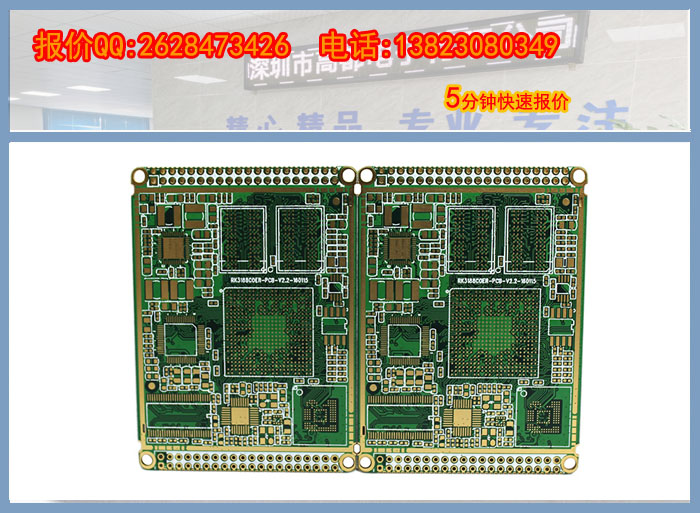

由于覆膜机技术的逐步发展,热压机已经从以前的非真空热压机转变为现在的真空热压机,热压过程处于一个封闭的系统中,看不见,摸不着。因此,有必要在层压前合理设计内板,这里提供一些参考要求:
1.设计符合层压要求的内层芯板厚度应根据多层板总厚度的要求进行选择。芯厚一致,偏差小,落料的经纬方向一致。特别是对于6层以上的多层板,每个内芯板的经纬方向必须一致,即经纬方向重叠,以防止不必要的板弯曲。
2.核心板的整体尺寸和有效单元之间应该有一定的距离,即有效单元和板边缘之间的距离应该尽可能大而不浪费材料。通常,四层板和六层板之间的距离应大于10毫米,层数越多,距离越大。
3.定位孔的设计。为了减少层间偏差,多层板的定位孔设计要注意:4层板只需要3个以上的钻孔定位孔。除钻孔定位孔外,对于6层以上的多层板,还需要设计5个以上的搭接层铆钉孔和5个以上的铆钉工具板定位孔。然而,设计的定位孔、铆钉孔和工具孔的数量通常较高,并且设计的孔的数量相应地较高,并且位置尽可能远。主要目的是减少层与层之间的对准偏差,并为制造留下大的空间。目标形状设计尽可能满足打靶机自动识别目标形状的要求,一般设计成一个完整的圆形或同心圆。
4.内芯板应无开口、短路、开路、无氧化、板面清洁且无残留薄膜。
