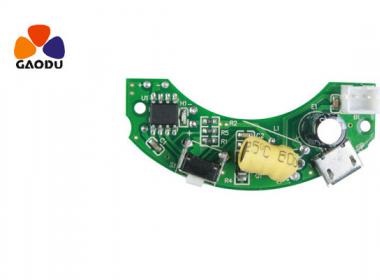

电动牙刷电路板

[ 成品展示 ]

微信 QQ空间新浪微博腾讯微博人人网查看更多

2020-08-17 14:17:01

应用行业：日常电器

应用产品：创意家电

电动牙刷PCBA方案控制板开发功能说明：

一．充电座部分：
充电供电： DC/5.0V USB充电

二．手柄控制板部分：
锂电池 3.7V 270mAh，偏心轮震动马达，一个按键，一颗红白双色LED
1.手柄功能：
A．手柄处于关机，机子上无LED点亮；
点按按键1次开机，档位处于敏感模式（8000转/MIN占空比45%），LED亮白色，每30秒停机0.5秒，提醒换位置，中间不按键两分钟自动停机，白灯熄灭；
B．再次点按键1次（第2次），档位处于清洁模式（12000转/MIN占空比75%），切换档位同时白灯闪一下后变长亮，每30秒停0.5S提醒换位置，中间不按键两分钟自动停机，白灯熄灭；
C．再次点按键1次（第3次）档位处于***模式（15000转/MIN占空比95%），切换档位同时白灯闪一下后变长亮，每30秒停0.5S提醒换位置，中间不按键两分钟自动停机，白灯熄灭；
D．再次点按键1次（第4次），所有LED熄灭，关机
E．长按键1S关机，所有LED熄灭，关机
F．本机带有记忆功能，用户在此模式持续工作20S后，本机将会自动记忆选定这一模式，下次开机，本机将直接跳至被记忆的模式执行。如果选定模式工作时间未达20S，不记忆被选定模式，关机后，下次开机时，本机将直接从默认工作模式开始工作。
G．低电提示：3.3V时红灯长亮提示充电，低于3.0V闪5次自动关机

2．手柄充电功能：
A．当主机USB接入5V/1A充电适配器进行充电，手柄上的按键无效（即无功能）；

B．充电时，手柄上的红色LED闪烁，表示正在充电；充满时白色LED灯常亮，表示电池已经充满电。
C. 充电电流在140mA左右，充满电时间约在2小时左右
D. 电池没有带保护板，需要在板上加锂电池保护电路
电动牙刷电路板
