多层板PCB埋孔和盲孔技术怎么应用

如何应用多层印制板埋孔和盲孔技术
双层印刷电路板的两面都有布线。然而，两侧的导线应该用于通过两层之间的导向孔连接电路。因为双层印刷电路板的面积是单层印刷电路板的两倍，并且因为布线可以相互交错(可以缠绕在另一侧)，所以它比单层印刷电路板更适合更复杂的电路。

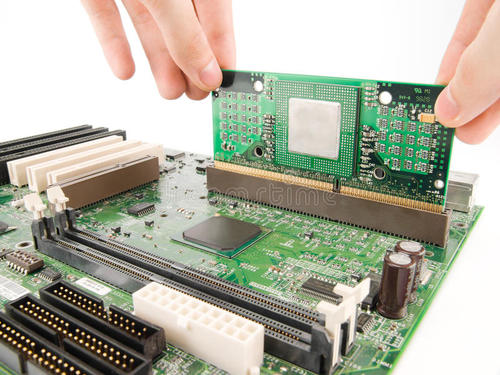

大多数主板有4 ~ 8层。因为印刷电路板中的所有层紧密结合，所以通常不容易看到实际的数量。
在多层板中，埋孔和盲孔技术应用较多。因为双层印刷电路板中提到的过孔必须穿透整个印刷电路板，所以如果在多层印刷电路板中只连接一些电路，过孔可能会浪费其他层中的一些电路空间。埋孔和盲孔只能穿透几层。盲孔将多层内部印刷电路板与表面印刷电路板连接起来，而不会穿透整个印刷电路板。埋孔仅连接内部印刷电路板，因此从表面看不到光线。
为了将零件固定在印刷电路板上，我们将它们的引脚直接焊接在布线上
