PCB优雅布线之五五规则和电源、地线规则

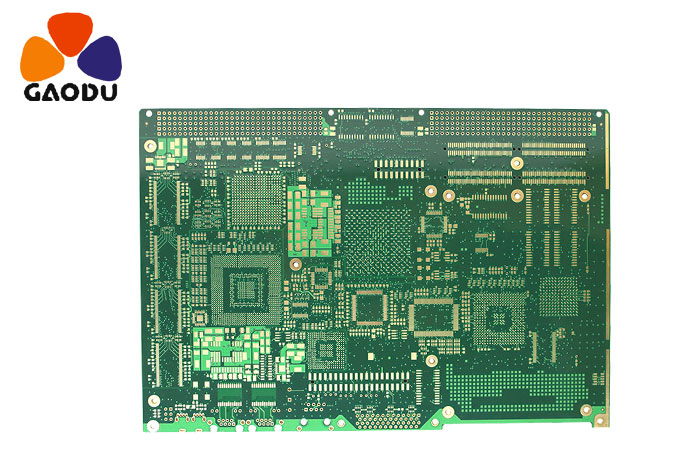

1.五五法则
PCB层的选择规则，即当时钟频率达到5MHz或脉冲上升时间小于5ns时，PCB必须采用多层板，这是一般的规则。有时由于成本等因素，在采用双层板结构时，这种情况下，最好将PCB的一侧作为一个完整的接地层。
2.电源和地线规则
电源和底线之间的干扰直接影响产品的性能，所以电源和地线的接线应尽量将噪声干扰降到最低，以保证产品的质量。每个从事电子设计的工程师产品都明白地线和电力线之间的噪声的原因。现在，只描述降低的噪声抑制。众所周知，电源和地线之间增加了去耦电容，尽可能加宽电源和地线的宽度，最好地线比电源线宽，二者的关系是： 地线>电源线> 信号线通常信号线的宽度是：0.2~0.3mm，最窄的宽度可以达到0.05~0.07mm，电源线是1.2~2.5 mm数字电路的PCB可以形成一个宽地线的回路，即， 可以使用接地网络(模拟电路的接地不能这样使用)，大面积的铜层可以作为地线，印刷电路板上所有不用的地方可以作为地线接地，或者做成多层板，电源和地线各占一层
