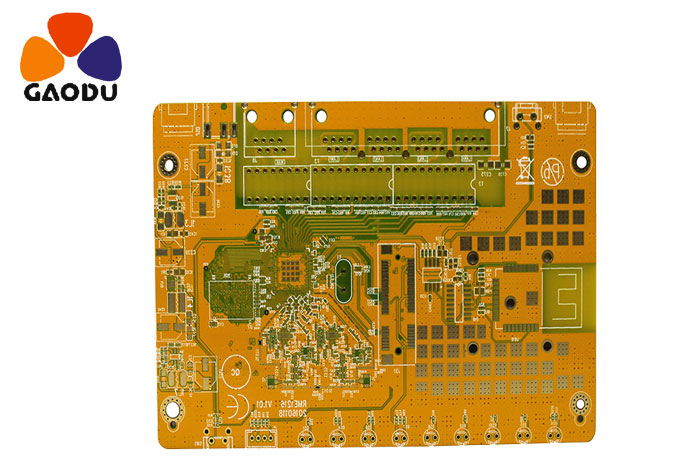

PCB设计流程简介之元器件布线

PowerPCB提供的手工布线非常强大，包括自动推送和在线设计规则检查(DRC)。自动布线由Specctra的布线发动机驱动。通常，这两种方法一起使用，常见的步骤是手动-自动-手动。
1.手工布线
A.在自动布线，之前，一些重要的网络，如高频时钟和主电源，都是手工铺设的。这些网络通常对路由距离、线路宽度、线路间距屏蔽等有特殊要求。其他特殊包装，如BGA，在自动布线，很难定期铺设，手工布线也是需要的。
B.在自动布线，之后，应该使用手工布线来调整印刷电路板布线。
2.自动布线
手工布线，结束后，网络的其余部分将移交给自动布线选择工具-SPECCTRA，启动SPECCTRA  布线，的界面，设置DO文件，按继续启动SPECCTRA  布线自动布线，如果分发率为100，则您可以手动调整布线如果小于100，则表示布局或手工布线，有问题，需要调整布局或手工布线，直到完全分发。
3.预防措施
A.电源线和接地线应尽可能厚；
B.去耦电容尽可能与VCC直接相连；
C.设置Specctra的DO文件时，首先添加“保护所有导线”命令，以保护手动敷设的导线不被自动布线；重新敷设
D.如果有混合电源层，应将其定义为分裂/混合平面，并应在布线之前分裂。在布完线，之后，应通过浇注管理器的平面连接用铜覆盖；
E.通过将过滤器设置为引脚、选择所有引脚、修改属性和检查热选项，将所有器件引脚设置为热焊盘模式；
F.手动布线，时打开数字版权控制选项，并使用动态布线
