质量好、造价低的PCB特殊元件布局时应遵守的一般原则

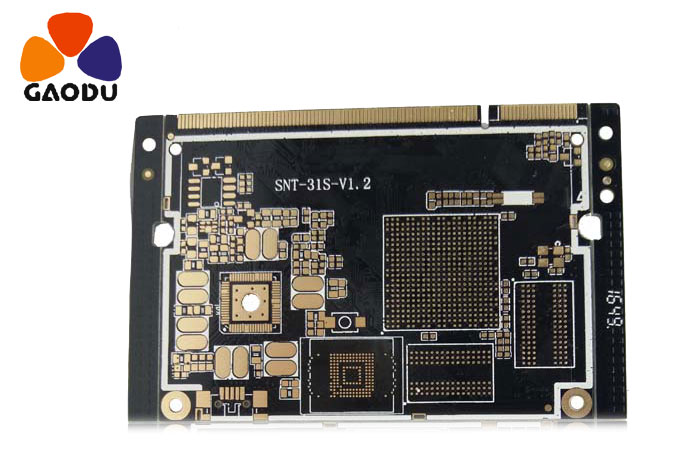

在印刷电路板布局中，应首先考虑印刷电路板的尺寸。当印刷电路板尺寸过大时，印刷线路长，阻抗增加，抗噪声能力下降，成本也增加；如果太小，散热不好，相邻的线路容易受到干扰。确定印刷电路板尺寸后，确定特殊部件的位置。确定特殊部件的位置时，应遵守以下原则：
(1)尽可能缩短高频部件之间的连接，尽量减少它们的分布参数和相互的电磁干扰。易受干扰的组件不应相互太靠近，输入和输出组件应尽可能远离。
(2)某些部件或电线之间可能存在高电位差，因此应增加它们之间的距离，以避免因放电导致的意外短路。高电压元件应尽可能布置在调试时手难以触及的地方。
(3)重量超过15克的部件用支架固定后焊接。那些大而重的发热元件不应安装在印刷电路板上，而应安装在整机的底盘底板上，并应考虑散热。热敏组件应远离加热组件。
(4)电位器、可调电感线圈、可变电容、微动开关等可调元件的布局应考虑整机的结构要求。如果是内部调整，应放在印刷电路板上方，以便调整；如果是外部调节，其位置应与底盘面板上调节旋钮的位置一致。
(5)预留印版定位孔和固定支架占用的位置。
